Beth yw'r camau gweithredu ar gyfer turn fertigol CNC?

Mae'r gweithdrefnau gweithredu ar gyfer turn fertigol CNC yn ymdrin â chamau allweddol, gan gynnwys paratoi cychwyn, prosesu rhaglenni, clampio darn gwaith, gosod offer, gweithredu peiriannu, monitro ac addasu peiriannu, a chynnal a chadw diffodd.

► Gwiriwch statws turn CNC

Cadarnhewch fod olew iro ac oerydd yn ddigonol, ac ailgyflenwi os nad yw'n ddigonol.

Glanhewch arweinlyfrau peiriannau CNC ac arwynebau llithro o unrhyw rwystrau, ffiliadau haearn, a malurion, a defnyddiwch iraid.

► Pŵer Ymlaen

Trowch ar y prif switsh yn y cabinet trydanol turn CNC i gychwyn y system CNC a phŵer ar y peiriant.

Arhoswch i gychwyn y system ddod i ben (fel arfer mae angen cyfnod cynhesu o 3-5 munud).

► Dychwelyd i'r Pwynt Cyfeirio

Dychwelwch y peiriant â llaw i'r pwynt cyfeirio (mae angen y cam hwn ar gyfer systemau rheoli cynyddrannol), yn nodweddiadol yn dychwelyd i'r cyfeiriad + X yn gyntaf, yna'r cyfeiriad + Z, i sefydlu cyfeirnod y system gydlynu.

► Ysgrifennu Rhaglen a Mewnbwn
Argymhellir ysgrifennu rhaglenni cymhleth gan ddefnyddio peiriant rhaglennu neu gyfrifiadur a'u trosglwyddo i'r peiriant CNC trwy ddisg hyblyg neu ryngwyneb cyfathrebu.
Gellir cofnodi rhaglenni syml yn uniongyrchol ar banel rheoli CNC turn CNC gan ddefnyddio'r bysellfwrdd neu fodd MDI.

►Golygu a Gwirio Rhaglenni
I addasu rhaglen turn CNC, gosodwch y dewisydd modd newid i'r safle GOLYGFA a defnyddio'r bysellau golygu (INSERT, DELETE, ALTER, ac ati) i wneud newidiadau.
Rhedeg y rhaglen gan ddefnyddio swyddogaeth cloi'r peiriant CNC i wirio am wallau rhesymegol. Sicrhewch nad oes unrhyw wallau cyn bwrw ymlaen â'r peiriannu gwirioneddol.

► Glanhau a Lleoli
Glanhewch yr arwynebau cyswllt rhwng y darn gwaith a'r gosodiad turn CNC i atal amhureddau rhag effeithio ar gywirdeb.

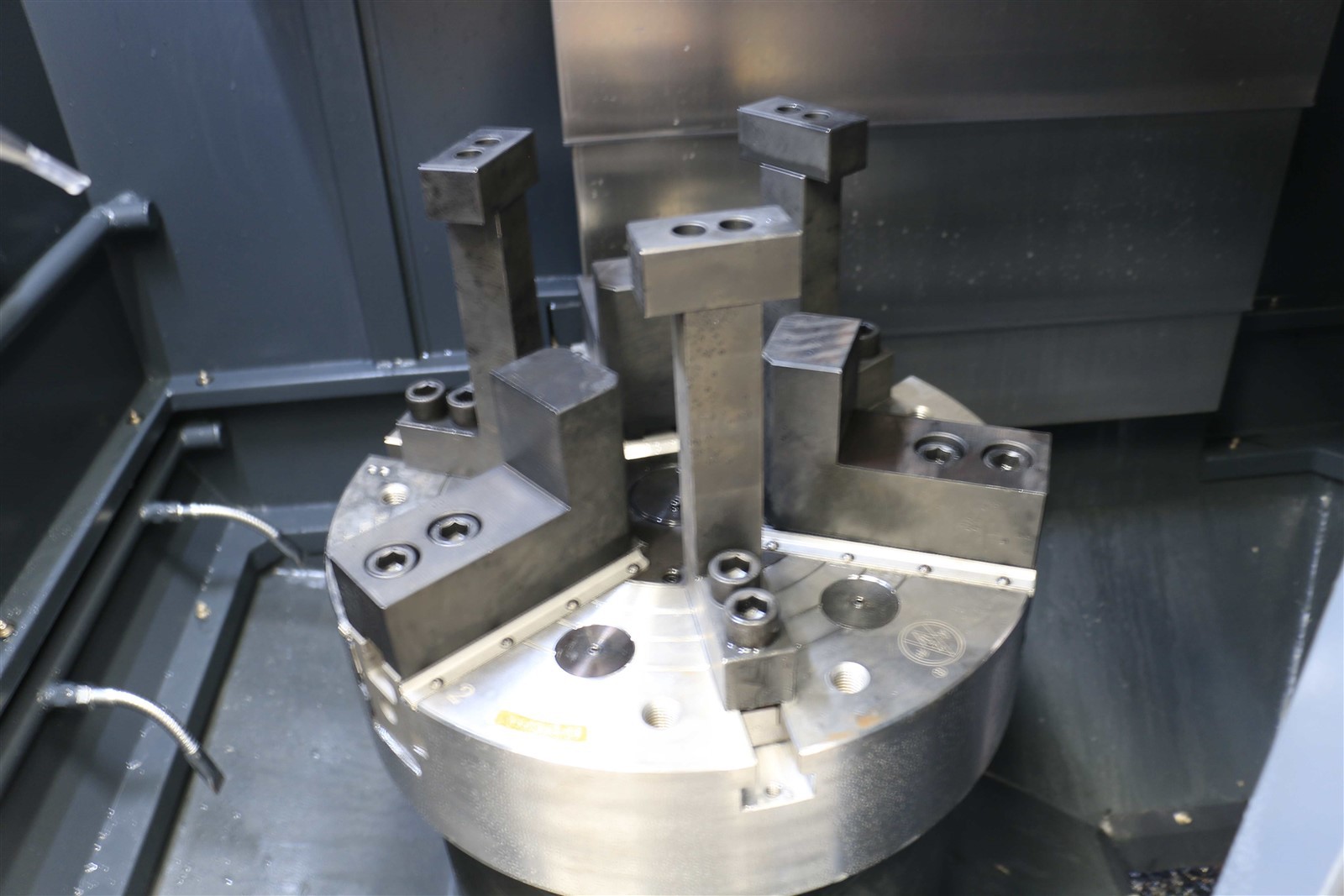

Defnyddiwch osodyn priodol ar gyfer y turn CNC (fel chuck ên tair-, chuck ên pedair , neu osodyn arbenigol) a gosodwch y darn gwaith i ddechrau gan ddefnyddio arwynebau cyfeirio neu binnau lleoli.







► Aliniad a Chlampio
Defnyddiwch ddangosydd deialu i wirio rhediad echelinol y darn gwaith turn CNC (Llai na neu'n hafal i 0.02mm) i sicrhau crynoder.
Cymhwyso rhaglwyth segmentiedig i atal anffurfiad lleol; mae angen llewys ehangu ar rannau â waliau tenau i atal anffurfiad.
Ar ôl clampio, gwiriwch gydbwysedd y darn gwaith turn CNC i atal dirgryniad yn ystod cylchdroi cyflymder uchel.

►Gosodiad Offeryn Cyntaf
Gosodiad offer echel Z-: Torrwch wyneb pen y darn gwaith â llaw ar y turn CNC. Cadwch yr echelin X yn llonydd a defnyddiwch y ffwythiant OFFSET i fynd i mewn i Z0.
Gosodiad offeryn echel X: Torrwch ddiamedr allanol y darn gwaith â llaw. Cadwch yr echel Z- yn llonydd, mesurwch y diamedr allanol, ac yna nodwch y gwerth X (ee, X50.0).
Rhowch baramedrau offer (ee, radiws blaen offer R, safle dychmygol blaen offer T).

►Gosodiad Offeryn Dilynol
Ar ôl newid offer, cyffyrddwch yn ysgafn â'r wyneb pen gwastad neu'r diamedr allanol a defnyddiwch y swyddogaeth OFFSET i nodi gwerthoedd cydgysylltu cymharol i sicrhau bod yr holl systemau cydlynu offer ar y turn CNC yn gyson.

► Dechrau Prosesu
Dewiswch raglen yn y cof a gwasgwch y botwm Cycle Start i ddechrau prosesu.
Defnyddiwch y switsh Feed Override i addasu'r gyfradd bwydo i weddu i wahanol gamau prosesu.
► Saib a Mesur
Yn ystod prosesu turn CNC, pwyswch y botwm Feed Hold i oedi, arsylwi ar y cynnydd prosesu, neu berfformio mesuriadau â llaw.
Ar ôl mesur, pwyswch y botwm Cycle Start ar y turn CNC i ailddechrau prosesu.

► Monitro-amser real
Defnyddiwch y sgrin CRT i arddangos safle offer, statws rhaglen, a pharamedrau peiriant i sicrhau prosesu turn CNC arferol.
► Addasiad Dimensiwn
Os bydd y toriad prawf darn cyntaf ar y turn CNC yn methu, addaswch y paramedrau iawndal offer (gwerthoedd gwisgo offer echel X/Z-) neu addaswch y system cydlynu workpiece (G54-G59).
Mae angen graddnodi darn cyntaf ar gyfer masgynhyrchu ar turnau CNC, ac mae cofrestr gwrthbwyso sero'r peiriant yn cael ei diweddaru.



► Prosesu wedi'i Chwblhau
Parciwch swydd offer y turn CNC yn y safle newid offer i ffwrdd o'r darn gwaith a chael gwared ar unrhyw sglodion a hylif torri.
► Gweithdrefn Cau i Lawr
Yn gyntaf, trowch oddi ar y pŵer peiriant CNC, yna pŵer y system, ac yn olaf y prif bŵer.
► Cynnal a Chadw Dyddiol
Glanhewch wyneb y peiriant CNC ac iro'r canllawiau i ymestyn oes yr offer.
